銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜-KYJVP3-450/750V
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜-KYJVP3-450/750V
電纜型號
KYJVP3-450/750V
適用范圍
本產品適用于交流50Hz,額定電壓450/750V及以下的線路中,起控制、監控回路及保護線路之用。

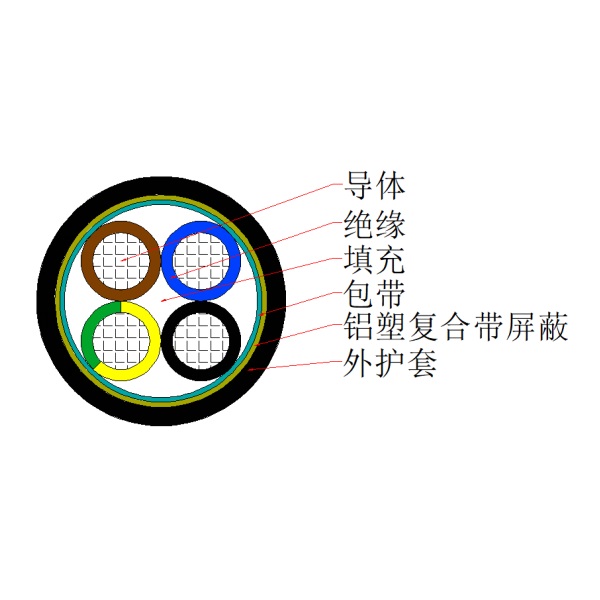

電纜結構
導體
第1種實心或第2種絞合銅導體
第1種導體用(A)表示(省略)
第2種導體用(B)表示,在規格后標明
絕緣
交聯聚乙烯(XLPE)
填充(可選)
聚丙烯網狀撕裂繩
鋁塑復合帶屏蔽
鋁塑復合帶
(附加一根圓銅線或鍍錫圓銅線作為引流線)
護套
聚氯乙烯(PVC)
線芯識別
2芯:●棕●藍
3芯:●棕●藍●黑
或●棕●藍●黃/綠
4芯:●棕●藍●黑●黑1
或●棕●藍●黑●黃/綠
5芯:●棕●藍●黑●棕1●黑1
或●棕●藍●黑●黑1●黃/綠
6芯及以上:●白1~N
或●白1~N-1●黃/綠
護套顏色
●黑色(或按客戶要求)
產品標準
GB/T 9330.3-2008
規格范圍
芯數:2~61芯
導體標稱截面:0.5~10mm2
技術參數
額定電壓(U0/U)
450/750V
溫度等級
導體最高運行溫度:+90℃
使用環境溫度:-15℃~+40℃
電纜敷設溫度:不低于0℃(環境溫度低于0℃時,應對電纜進行預熱)
最小彎曲半徑
8D(D為電纜實際外徑)
