采煤機屏蔽橡套軟電纜-MCP-1.9/3.3kV
采煤機屏蔽橡套軟電纜-MCP-1.9/3.3kV
電纜型號
MCP-1.9/3.3kV
適用范圍
本產品適用于額定電壓不超過1.9/3.3kV采煤機及類似設備的電源連接。

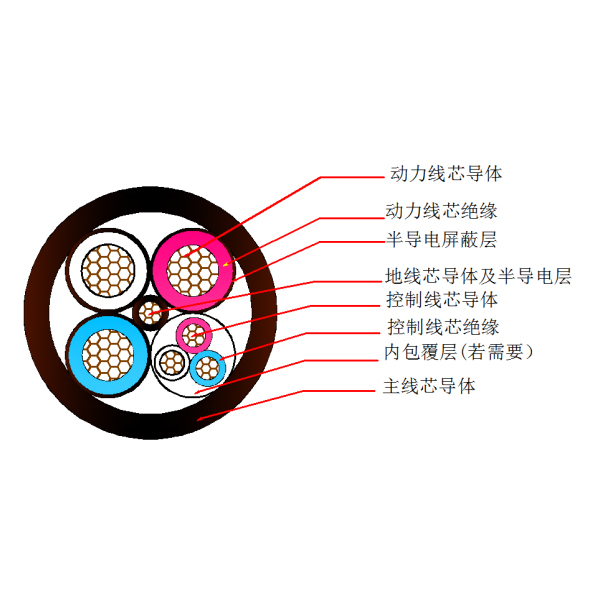

電纜結構
導體
第5種鍍錫銅導體
絕緣
動力線芯：三元乙丙橡膠（XJ-30）
絕緣屏蔽：半導電橡膠
地線芯：半導電橡膠（如繞包時為半導電帶）
控制線芯：三元乙丙橡膠（XJ-30）
填充（可選）
邊隙橡皮膠條或玻璃纖維繩
護套
氯化聚乙烯或其他相當材料的混合物（XH-03）
產品標準
MT 818.2-2009
規格范圍
3芯動力主芯：25~150mm2
1芯地線芯：見結構參數表
控制線芯：最小2.5mm2且不小于3芯
線芯識別
主芯：●紅●白●淺藍
地線芯：●黑
控制線芯：分色或印代碼
護套顏色
●黑色
技術參數
額定電壓（U0/U）
1.9/3.3kV
最高系統電壓（Um）
1.1倍的U
溫度等級
導體最高運行溫度：+75℃
使用環境溫度：-20℃~+45℃
電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）
最小彎曲半徑
6D（D為電纜實際外徑）
敷設方式
煤礦井下電纜的敷設分為平巷或45℃以下井巷、硐室中和立井或45℃以上井巷或鉆孔敷設方法。
成品電壓試驗
動力線芯：6.8kV/5min ，控制線芯：1.5kV/5min
