盾構機橡套軟電纜-UGEFPT-8.7 10kV
盾構機橡套軟電纜-UGEFPT-8.7 10kV
電纜型號
UGEFPT
適用范圍
本產品適用于額定電壓不超過8.7/10kV盾構機、礦山設備、堆取設備或類似設備系統配電網中的電源連接。

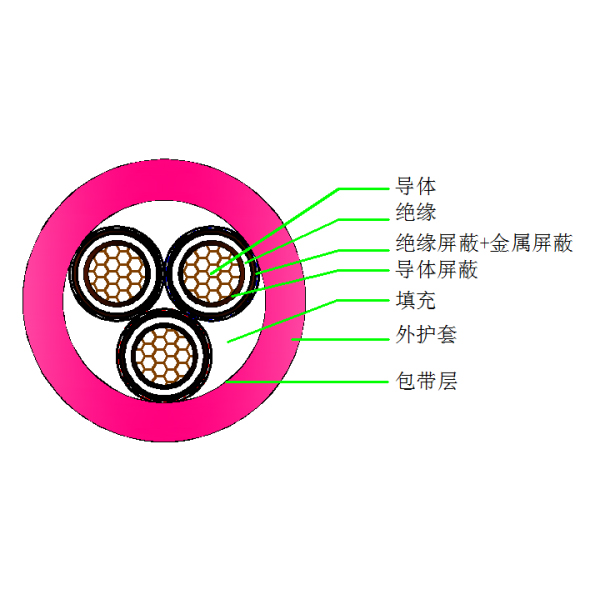

電纜結構
導體
第5種鍍錫軟銅導體
導體屏蔽
橡膠型半導電內屏蔽
絕緣
主線芯：三元乙丙橡膠（XJ-30）
絕緣屏蔽
橡膠型半導電外屏蔽+半導電帶+金屬/纖維編織（兼做地線）
填充（可選）
邊隙橡皮膠條或高溫繩填充
外護套
氯化聚乙烯或其他相當材料的混合物（XH-03）
產品標準
Q/QF 030-2019
規格范圍
3芯動力主芯：25~185mm2
地線芯：見結構參數表
線芯識別
主芯：●紅●白●淺藍
護套顏色
●紅色或●黑色（買賣雙方協定）
技術參數
額定電壓（U0/U）
8.7/10kV
最高系統電壓（Um）
1.1倍的U
溫度等級
導體最高運行溫度：+75℃
使用環境溫度：-20℃~+45℃
電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）
最小彎曲半徑
6D（D為電纜實際外徑）
敷設方式
礦山地面敷設或軌道上
成品電壓試驗
動力線芯：30.5kV/5min
局部放電
1.73U0電壓下放電量不大于20pC
