煤礦用電鉆屏蔽橡套軟電纜MZP 0.3 0.5
煤礦用電鉆屏蔽橡套軟電纜MZP 0.3 0.5
電纜型號
MZP-0.3/0.5kV
適用范圍
本產品適用于額定電壓不超過0.3/0.5kV井下電鉆的電源連接。

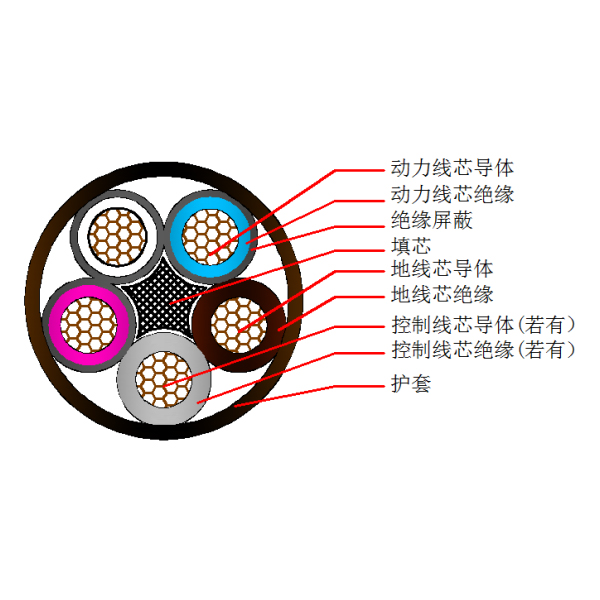

電纜結構
導體
第5種鍍錫軟銅導體
絕緣
動力線芯:三元乙丙橡膠(XJ-30)
地線芯: 半導電橡膠
控制線芯(若有):三元乙丙橡膠(XJ-30)
絕緣屏蔽
半導電尼龍帶
填充(可選)
玻璃纖維繩(若需要)
護套
氯化聚乙烯或其他相當材料的混合物(XH-03)
產品標準
MT 818.8-2009
規格范圍
3芯動力主芯: 2.5~4mm2
1地線芯: 2.5~4mm2見結構參數表
1控制線芯(若有):2.5~4mm2見結構參數表
線芯識別
3主芯:●紅●白●淺藍
1地線芯:●黑
1控制芯(若有):其他合適易識別顏色或本色印代碼
護套顏色
●黑色
技術參數
額定電壓(U0/U)
0.3/0.5kV
最高系統電壓(Um)
1.1倍的U
溫度等級
導體最高運行溫度:+75℃
使用環境溫度:-20℃~+45℃
電纜敷設溫度:不低于0℃(環境溫度低于0℃時,應對電纜進行預熱)
最小彎曲半徑
6D(D為電纜實際外徑)
敷設方式
井下或地面
成品電壓試驗
動力線芯:2.0kV/5min
