煤礦用移動金屬屏蔽橡套軟電纜-MYPT-3.6 6kV(礦山地面使用)
煤礦用移動金屬屏蔽橡套軟電纜-MYPT-3.6 6kV(礦山地面使用)
電纜型號
MYPT-3.6/6kV
適用范圍
本產品適用于額定電壓不超過3.6/6kV移動式地面礦山機械的電源連接。

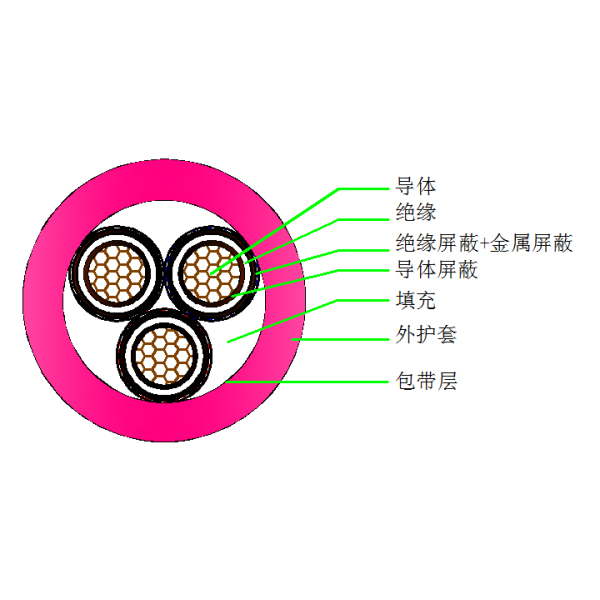

電纜結構
導體
第5類鍍錫軟銅導體
導體屏蔽
橡膠型半導電內屏蔽
絕緣
動力線芯:三元乙丙橡膠(XJ-30)
絕緣屏蔽
橡膠型半導電外屏蔽+半導電帶+金屬/纖維編織
填充(可選)
邊隙橡皮膠條或玻璃纖維繩
外護套
氯化聚乙烯或其他相當材料的混合物(XH-03)
產品標準
MT 818.7-2009
規格范圍
3芯動力主芯:16~150mm2
1芯地線芯:見結構參數表
線芯識別
主芯:●紅●白●淺藍
護套顏色
●紅色
技術參數
額定電壓(U0/U)
3.6/6kV
最高系統電壓(Um)
1.1倍的U
溫度等級
導體最高運行溫度:+75℃
使用環境溫度:-20℃~+45℃
電纜敷設溫度:不低于0℃(環境溫度低于0℃時,應對電纜進行預熱)
最小彎曲半徑
6D(D為電纜實際外徑)
敷設方式
礦山地面敷設或軌道上
成品電壓試驗
動力線芯:12.5kV/5min
局部放電
1.73U0電壓下放電量不大于20pC
