額定電壓AC 1.0/1.0kV(DC 1.5kV)光伏系統用電纜-H1Z2Z2-K-AC
額定電壓AC 1.0/1.0kV(DC 1.5kV)光伏系統用電纜-H1Z2Z2-K-AC 1.0/1.0kV
電纜型號
H1Z2Z2-K-AC 1.0/1.0kV(DC 1.5kV)
適用范圍
直流光伏電纜適用于光伏組件與組件間的串聯,組串之間及其組串至直流配電箱(匯流箱)之間的并聯,直流配電箱至逆變器之間的連接。
交流光伏電纜適用于逆變器至升壓變壓器之間的連接,升壓變壓器至配電裝置之間的連接,配電裝置至電網或用戶之間的連接。

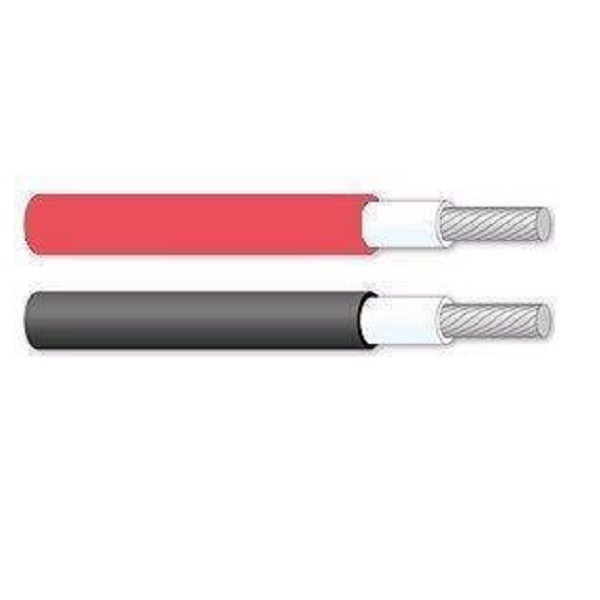

電纜結構
導體
第5種鍍錫銅導體
絕緣
光伏電纜用無鹵阻燃絕緣料
護套
光伏電纜用無鹵阻燃護套料
產品標準
EN 50618:2014
規格范圍
1芯:1.5~240mm2
線芯識別
1芯:●黑色
護套顏色
●黑色●紅色
技術參數
交流額定電壓(U0/U)
1.0/1.0kV
直流額定電壓(U0)
1.5kV(導體間,導體與大地間)
最高系統電壓(Um)
1.2kV
溫度等級
導體最高運行溫度:+120℃
使用環境溫度:-40℃~+90℃
電纜敷設溫度:不低于-25℃
最小彎曲半徑
6D(D為電纜實際外徑)
敷設方式
穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設、支持式架空敷設、懸掛式架空敷設等。
電纜性能
電纜具有耐濕熱、耐高低溫、耐酸堿、耐臭氧、抗紫外線、阻燃等性能。
