鋁芯交聯聚乙烯絕緣金屬絲鎧裝聚烯烴護套 無鹵低煙阻燃A類電力電纜
鋁芯交聯聚乙烯絕緣金屬絲鎧裝聚烯烴護套 無鹵低煙阻燃A類電力電纜-WDZA-YJLY73-0.6/1kV、WDZA-YJLY33-0.6/1kV
電纜型號
WDZA-YJLY73-0.6/1kV、WDZA-YJLY33-0.6/1kV
適用范圍
本產品適用于交流50Hz,額定電壓不超過0.6/1kV的線路中,供輸配電能之用。

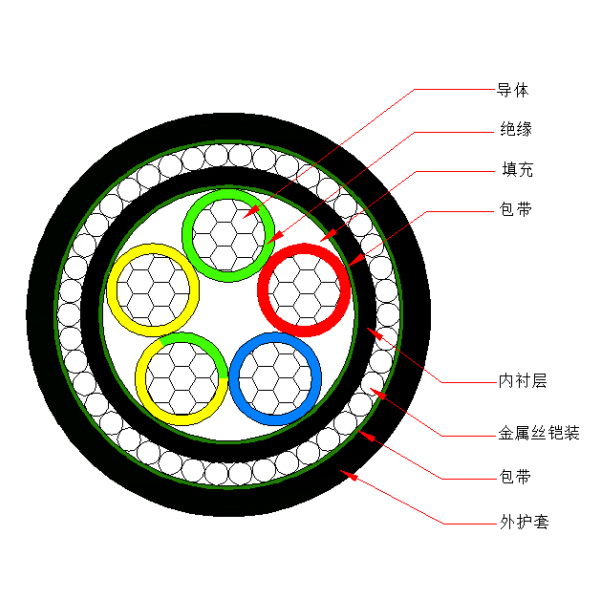

電纜結構
導體
第1種或第2種鋁導體
絕緣
交聯聚乙烯(XLPE)
內護套
低煙無鹵阻燃聚烯烴
鎧裝
鋁絲或不銹鋼鋼絲(單芯)
鍍鋅鋼絲(多芯)
外護套
低煙無鹵阻燃聚烯烴
產品標準
GB/T 12706.1,IEC 60502-1
GB/T19666
規格范圍
1芯:10~630mm2
2芯:1.5~400mm2
3芯:1.5~400mm2
4芯:1.5~400mm2
5芯:1.5~400mm2
3+1芯:2.5~400mm2
3+2芯:2.5~400mm2
4+1芯:2.5~400mm2
線芯識別
2芯:●紅●藍
3芯:●黃●綠●紅 或 ●紅●藍●黃/綠
4芯:●黃●綠●紅●藍
5芯:●黃●綠●紅●藍●黃/綠
護套顏色
●黑色(或按客戶要求)
技術參數
額定電壓(U0/U)
0.6/1kV
最高系統電壓(Um)
1.2kV
溫度等級
導體最高運行溫度:+90℃
使用環境溫度:-25℃~+45℃
電纜敷設溫度:不低于0℃(環境溫度低于0℃時,應對電纜進行預熱)
最小彎曲半徑
單芯電纜:15D
多芯電纜:12D
注:D為電纜實際外徑
敷設方式
穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設、支持式架空敷設、懸掛式架空敷設等。
